aquatarkus10 MWP Project Mirage IIIC "a va sans dire !"

Sottotenente




Registrato dal: 6/11/2013
Interventi: 45
Da:


Offline

 Livello: 5
0 / 86
327 / 327
7 / 13
Salve a tutti, presento un nuovo progetto secondo la procedura di rivestimento metallico MWP (Metal Work Panels) basato sul Kit Italeri Dassault Mirage IIIc in scala 1:32

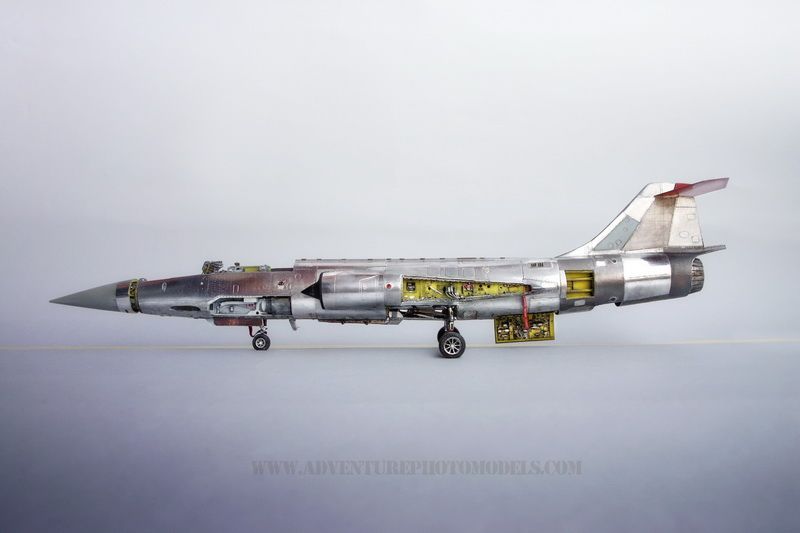

Come ho anticipato, questo modello, verrà rifinito con un rivestimento metallico completo in luogo della classica colorazione in NMF (Natural Metal Finish) come già effettuato su precedenti modelli come quello che vedete qui sotto ( Lockheed/Canadair CF-104 Starfighter in fase di ultimazione con galleria pubblicata su questo stesso forum) :


La versione proposta : ECT02/002 " Cote D'or " Dijon Longvic - anno 1970 -  (natural metal finish)

Accessori:
Eduard BigEd Part 1 & 2 :    ( interior & exterior parts + mask)
Eduard Brassin:                     ruote in resina
Master (Air) :                            tubo di Pitot + adattatore per Italeri kit
Scale Aircraft Conversions : carrelli in metallo bianco
Berna decals                        : foglio decals con versione ECT02

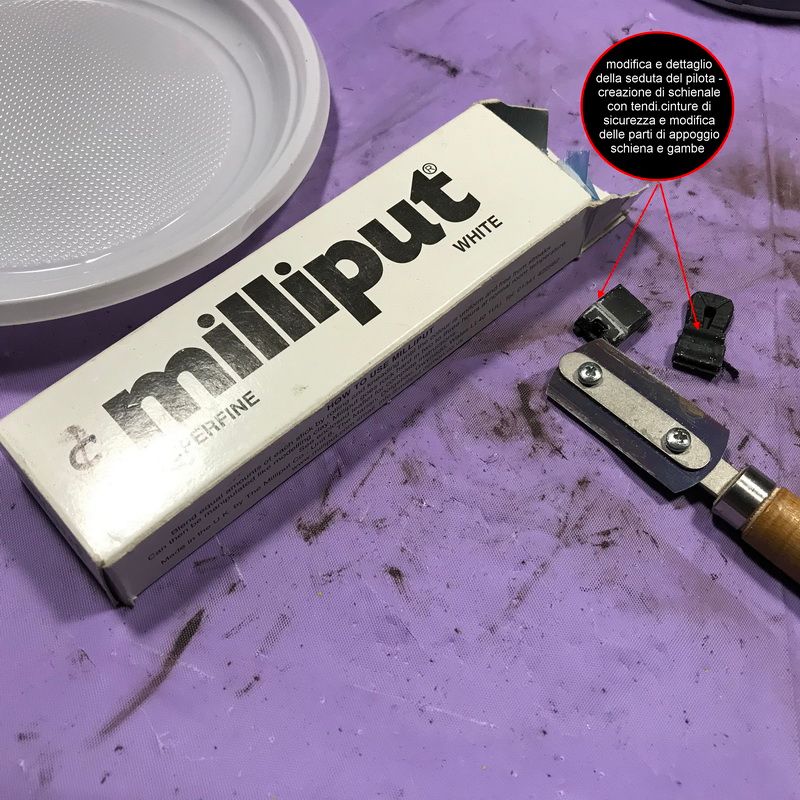

cockpit : assemblaggio, modifica, autocostruzione, applicazione dettagli (accessori Eduard) :

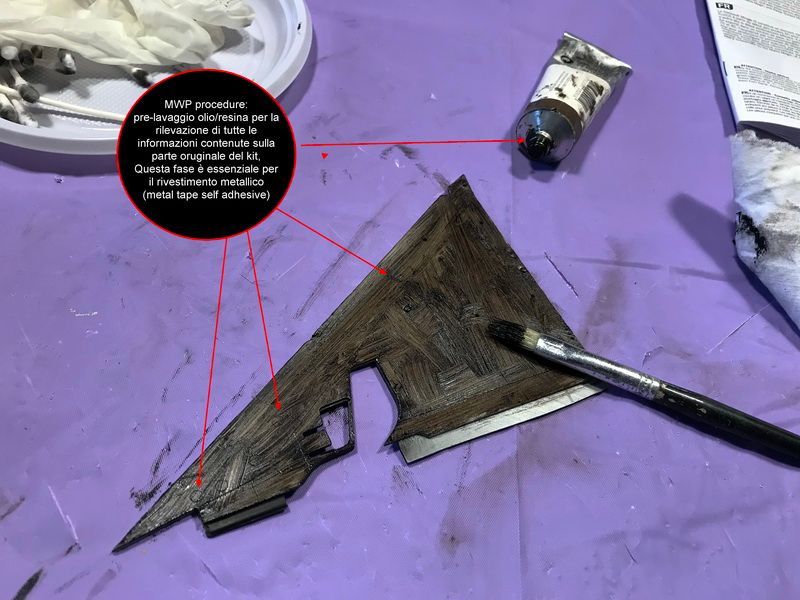

MWP procedura fase preliminare :  leggero pre-lavaggio con colore (mix olio/resina) da ripulire con olietto (non aggressivo) dopo qualche minuto:


Dopo qualche minuto, procedo ad eliminare il colore con un panno morbido appena imbevuto ( un non'nulla) di Olietto diluente ed il risultato è questo: tutte le informazioni scritte sul modello originale sono pronte per essere "clonate" ed addirittura, come in questo caso, migliorate e dettagliate con i necessari strumenti (rivettatrici, punteruoli ecc)

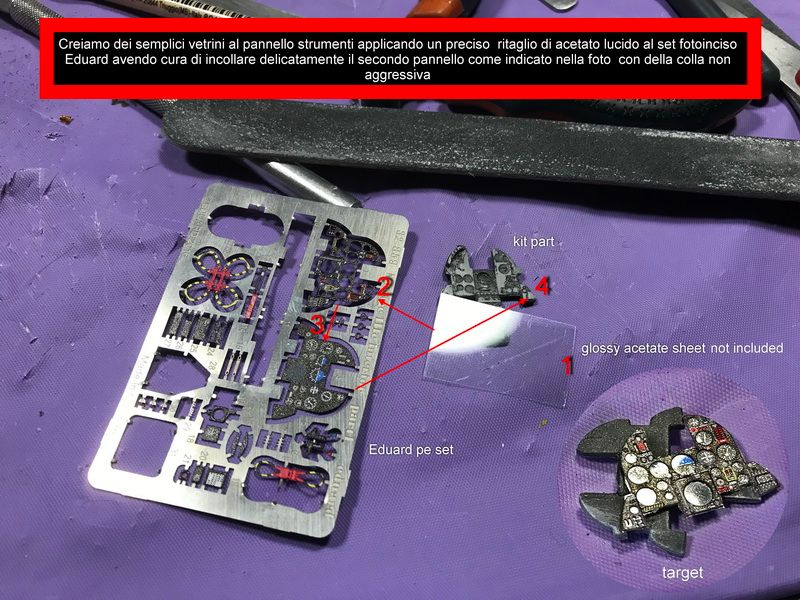

pannello strumenti e cruscotto:







test di fissaggio: ok



Propulsore SNECMA Atar 9c : test di colorazione con il set Chameleon Metal Colorshift set 1

Colori acrilici metallici ad alto viraggio in grado di imitare le variazioni di colore del motore in base alla temperatura di combustione.

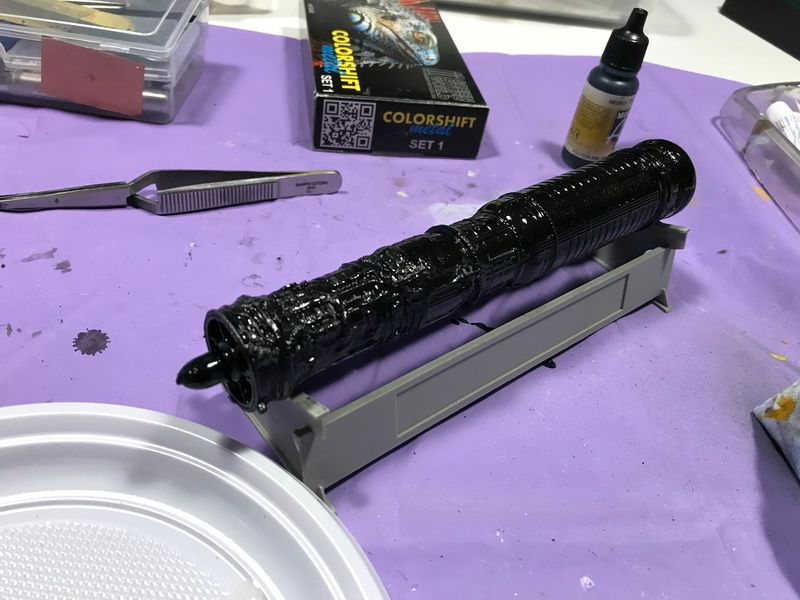

Preparo i semigusci con un leggero primer nero lucido:



Spruzzo con l'aerografo a pressione 1,5 e duse 2mm . Posso garantirvi che dal vero l'effetto ossidazione dato dal calore è molto realistico!
Test Ok.

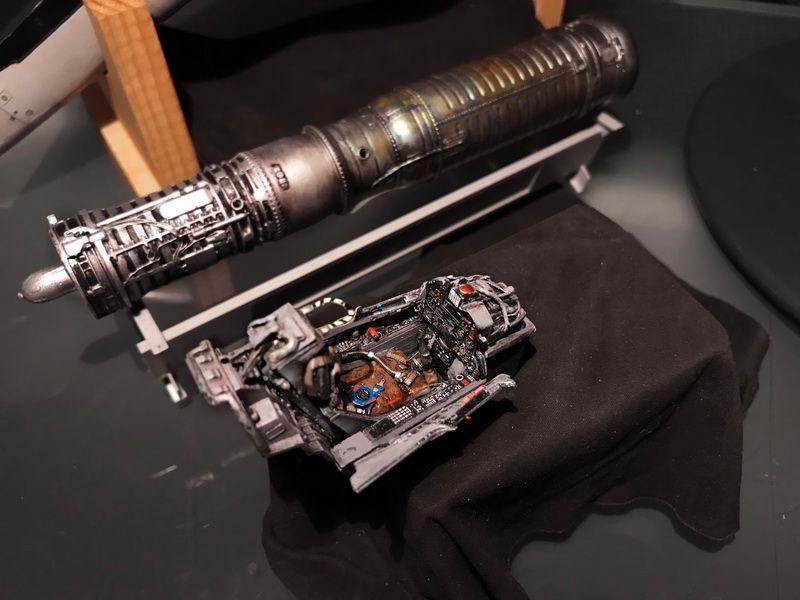

A questo punto, assemblo il motore, dettaglio, ritocco le chiusure e rifinisco il lavoro:











Propulsore e supporto esterno + modifica e dettaglio postbruciatore









Per il momento è quanto.
Grazie per l'attenzione.
Giorgio




» 13/2/2019 17:40 Profilo Visita il sito Web


matte Re: MWP Project Mirage IIIC "a va sans dire !"

Primo Dirigente




Registrato dal: 14/9/2009
Interventi: 4883
Da: pisa


Offline

 Livello: 51
10652 / 10652
5349 / 5358
53 / 280
Ma che meraviglia di lavoro, bravissimo........

--
Ciao
Paolo




mai uonderful galleri
» 14/2/2019 00:57 Profilo


frank1959 Re: MWP Project Mirage IIIC "a va sans dire !"

Capitano




Registrato dal: 28/12/2018
Interventi: 182
Da:


Online!

 Livello: 12
337 / 337
166 / 172
15 / 27
Splendido lavoro, lo SNECMA è uno spettacolo da solo. Molto realistico l'effetto calore.
Francesco
» 14/2/2019 08:09 Profilo


gizpo Re: MWP Project Mirage IIIC "a va sans dire !"

Air Marshal




Registrato dal: 20/3/2006
Interventi: 6160
Da: West Yorkshire - UK


Offline

 Livello: 55
13424 / 13424
6770 / 6802
138 / 330
Bellissimo !!!

Seguir con interesse questo post.

--
Ciao Luca
Matricola #1724





life's too short to use all the decals :-D :-D :-D
» 14/2/2019 08:38 Visita il mio spazio Profilo


stephaneT Re: MWP Project Mirage IIIC "a va sans dire !"






Registrato dal: 28/11/2016
Interventi: 318
Da: Scorz Venezia


Offline

 Livello: 16
588 / 588
392 / 394
26 / 39
 Très bien !! le mirage est super bien fait  Seguiro anch'io le fasi di questo bestione con molto interesse.
» 14/2/2019 14:53 Profilo


Lu_Be Re: MWP Project Mirage IIIC "a va sans dire !"

Maggiore




Registrato dal: 13/2/2018
Interventi: 154
Da: Asti


Offline

 Livello: 11
249 / 288
194 / 196
12 / 25
 E' splendido, oltre che molto istruttivo.

--
 Lucio -
» 14/2/2019 17:48 Profilo


Mirco Re: MWP Project Mirage IIIC "a va sans dire !"

Capitano




Registrato dal: 9/5/2004
Interventi: 93
Da: Somma Lombardo


Offline

 Livello: 8
0 / 169
860 / 860
12 / 19
Bello bello bello.
Non vedo l'ora di vederlo finito!
Ciao
Mirco

--
"Quelli che si innamorano di pratica senza scienza, son come il nocchiere, ch’entra in un navilio senza timone o bussola, che mai ha certezza dove si vada. Sempre la pratica deve essere edificata sopra la bona teorica.” Leonardo da Vinci
» 15/2/2019 14:17 Profilo


aquatarkus10 Re: MWP Project Mirage IIIC "a va sans dire !"

Sottotenente




Registrato dal: 6/11/2013
Interventi: 45
Da:


Offline

 Livello: 5
0 / 86
327 / 327
7 / 13

Salve a tutti.

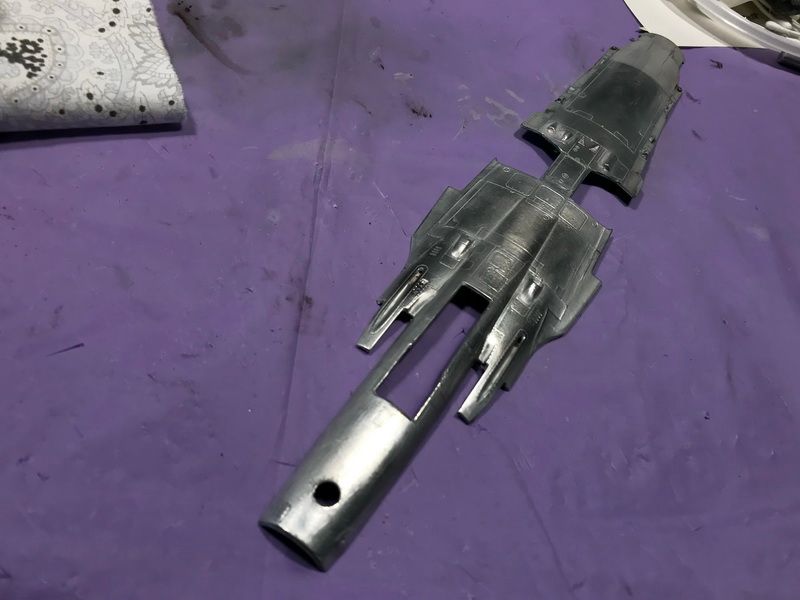

I° Update :  MWP (Metal Work Panels) procedura di rivestimento completo in alluminio (nastro autoadesivo trattato molto sottile e duttile) iniziata.

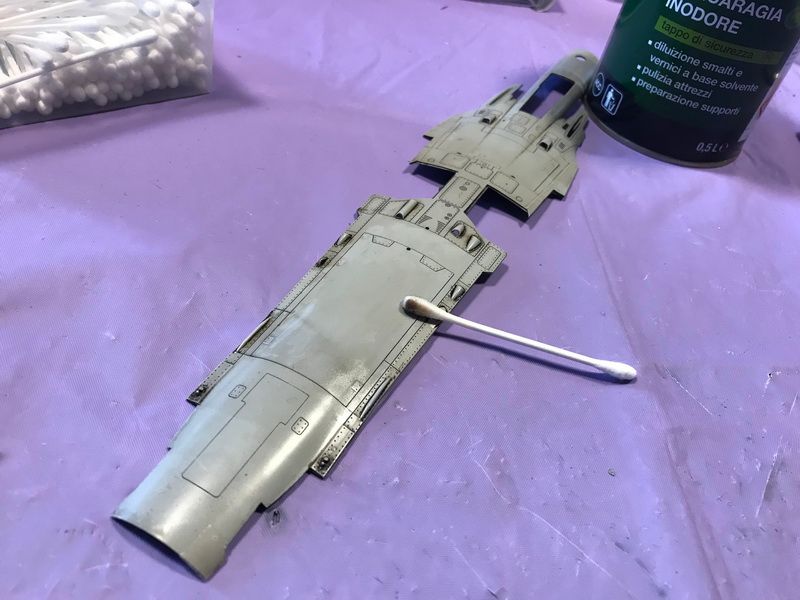

1) accurata pulizia della parte interessata con aquaragia o essenza di petrolio per eliminare tracce di grasso o eccessi di pigmenti ( in precedenza è stato effettuato un lavaggio ad olio/resina per la rilevazione di tutte le informazioni presenti sul sorgente) per una corretta applicazione del nastro metallico :




Con un bastoncino di cotone leggermente imbevuto della sostanza detergente sopraindicata, rimuoviamo tutte le impurità : il nastro di metallo è tanto bello quanto capriccioso e non ammette alcuna presenza sulla superficie da rivestire, pena, un aberrante quanto inaccettabile risultato finale:

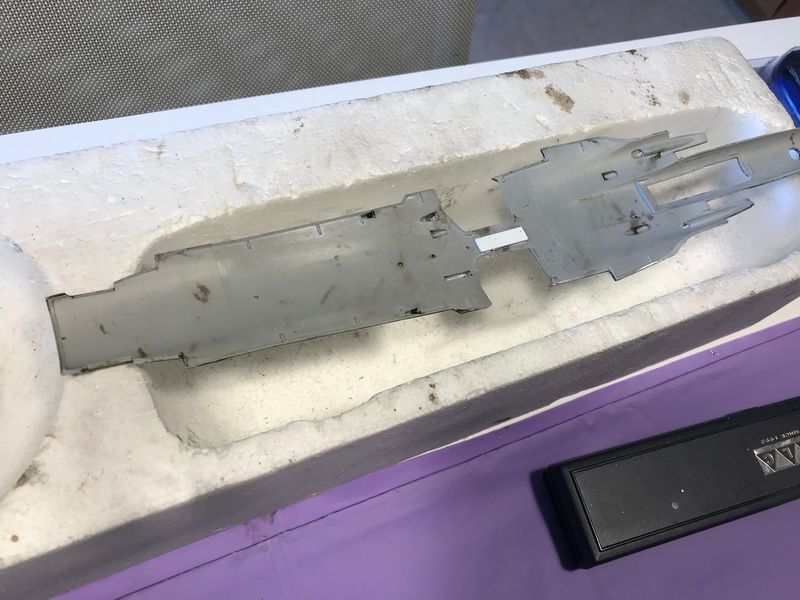

2) applicazione di piccolo rinforzo strutturale ( styrene ) per compensare l'eccessiva flessione

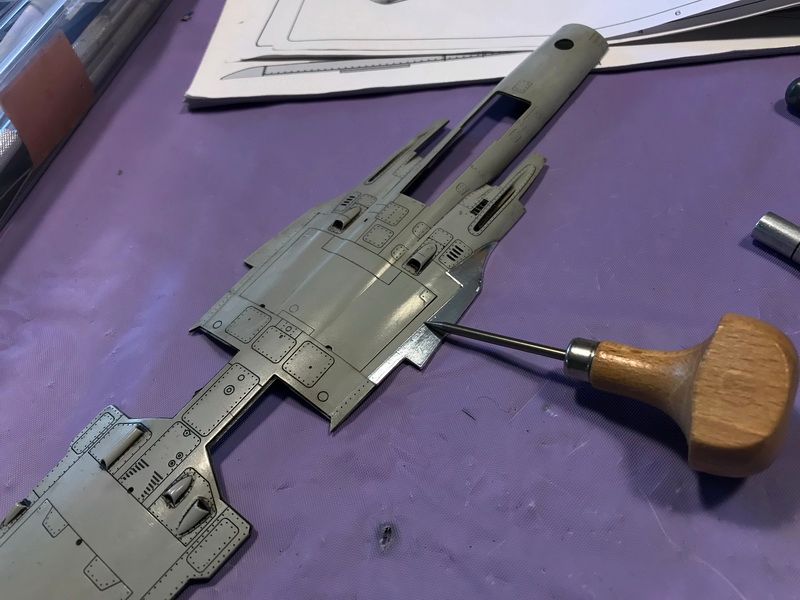

Con l'aiuto di un punzone con punta scalare, riscriviamo le rivettature presenti sull'originale seguendone la sagoma : il nastro di alluminio è molto sottile e permette agevolmente l'individuazione delle informazioni sottostanti alla semplice pressione esercitata con un bastoncino di cotone:

  3) MWP esecuzione diretta ( in luogo della classica "clonazione" del pannello) con tagliuo di precisione: questa tecnica,  risulta utile e, come in questo caso, necessaria a fronte di superfici discontinue o affollate da numerosi recessi e/o sporgenze . Va da sè, che qui, non è ammesso alcun errore anche minimo, il taglio viene effettuato con bisturi medico al carbonio ed occhiali a lenti d'ingrandimento: non è gradevole vedere strappare il nastro di metallo per una lama inadatta o peggio, sbaglare iltaglio con il pannello adiacente provocando una "fuga" tra gli spazi o un sormonto ineliminabile se non attraverso il rifacimento del lavoro ex novo con gestione del fastidio al lumicino:








4)  Applicazione set di dettaglio in fotoincisione Eduard  :

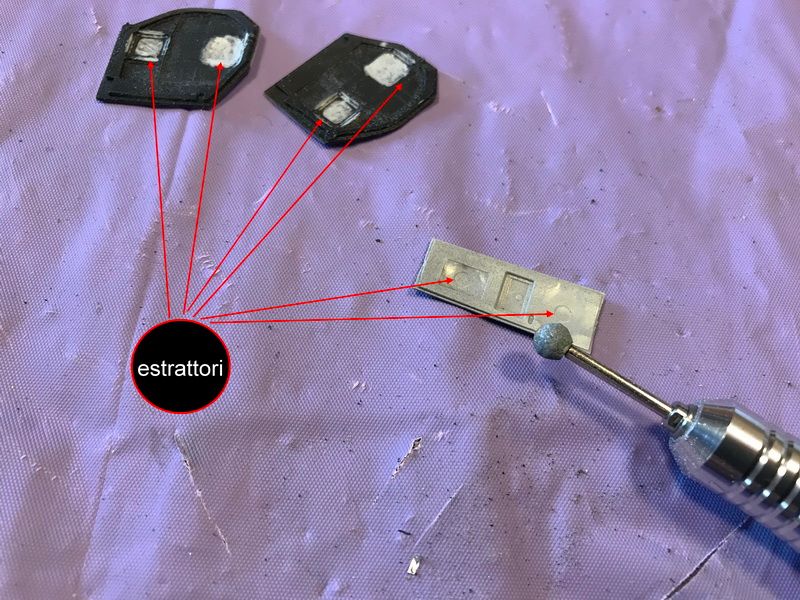

eliminazione estrattori:











5) Colorazione delle parti dettagliate e degli air intakes: primer Vallejo black e finitura nmf  Alclad II (white aluminum):




6) invecchiamento ed usura delle parti: lavaggio olio/resina  Mussini "Asphalt"  transparent Schmincke De




risultato finale:




7) eliminazione graffi e/o piccoli segni con lana d'acciaio a grana "00.00" (finissima):








8) Pulizia e lucidatura finale con polish (per metalli) Iosso:
questa crema è veramente incredibile, può fornire risultati ottimali sia sul lucido che sull'opaco creando quindi un ventaglio di sfumature e possibilità per il modellista inimmaginabili:




Prima del lavaggio (leggero)  mix olio/resina Mussini  (weathering):




Dopo il lavaggio:



Particolare vano  carrello anteriore dettaglio e colorazione :






Particolare vano carrello sub alare con dettagli Eduard:







galleria finale dell'avanzamento lavori sin qui eseguiti:

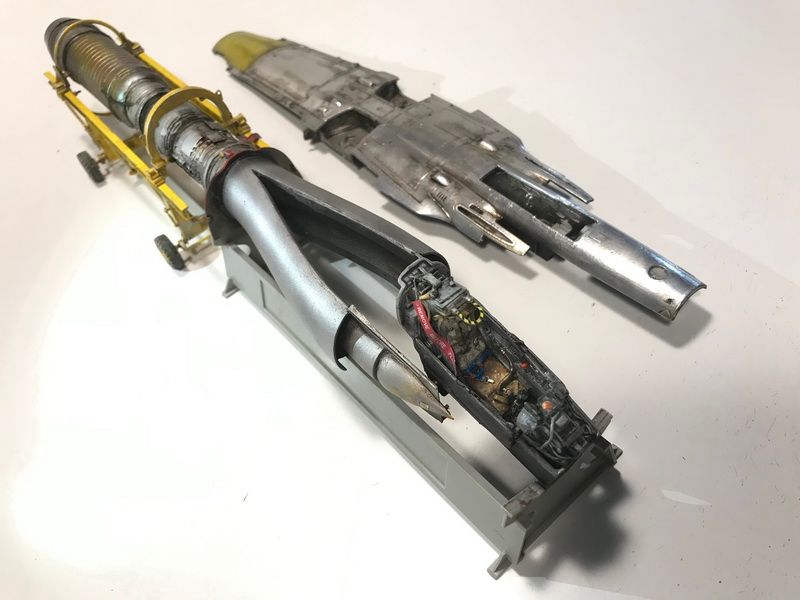

Profilo finale e test : cockpit + air intakes + engine SNECMA Atar 9c



Per il momento è tutto.
Alla prossima.
Giorgio










» 2/3/2019 17:27 Profilo Visita il sito Web
