/  Indice forum
   /  W.I.P. Aerei ed elicotteri
/  Aermacchi MB-339N Marina Militare - Modello finito!
Stampa topic
Visualizza:  Vai a ( 1 | 2 | 3 | 4 | Pagina successiva )

Elgabro Aermacchi MB-339N Marina Militare - Modello finito!

Colonnello




Registrato dal: 6/5/2008
Interventi: 752
Da: Cividale del Friuli (UD)


Offline

 Livello: 24
1428 / 1428
1198 / 1199
54 / 68
Sto partecipando, in altri lidi, ad un GB What-if avente come linea portante le forze armate italiane e vorrei condividere il mio "lavoro" con voi...

La storia:

1980. Il ministero della difesa, per dotare la Marina Militare di una ammiraglia degna di questo nome, elargisce i fondi per l'impostazione di una portaerei convenzionale, la CV "Andrea Doria".

1990. Per l'addestramento dei piloti alle operazioni sul ponte, non volendo ricorrere all'addestramento negli Stati Uniti per questioni di budget della difesa (era già stato quasi del tutto prosciugato nella costruzione della unità navale), si decise di far raggiungere la combat readiness ai piloti di marina utilizzando un velivolo di produzione nazionale,  l'MB.339A, modificandolo opportunamente per farlo operare dal ponte della portaerei. Nasceva così l'Aermacchi MB-339N (Navale).

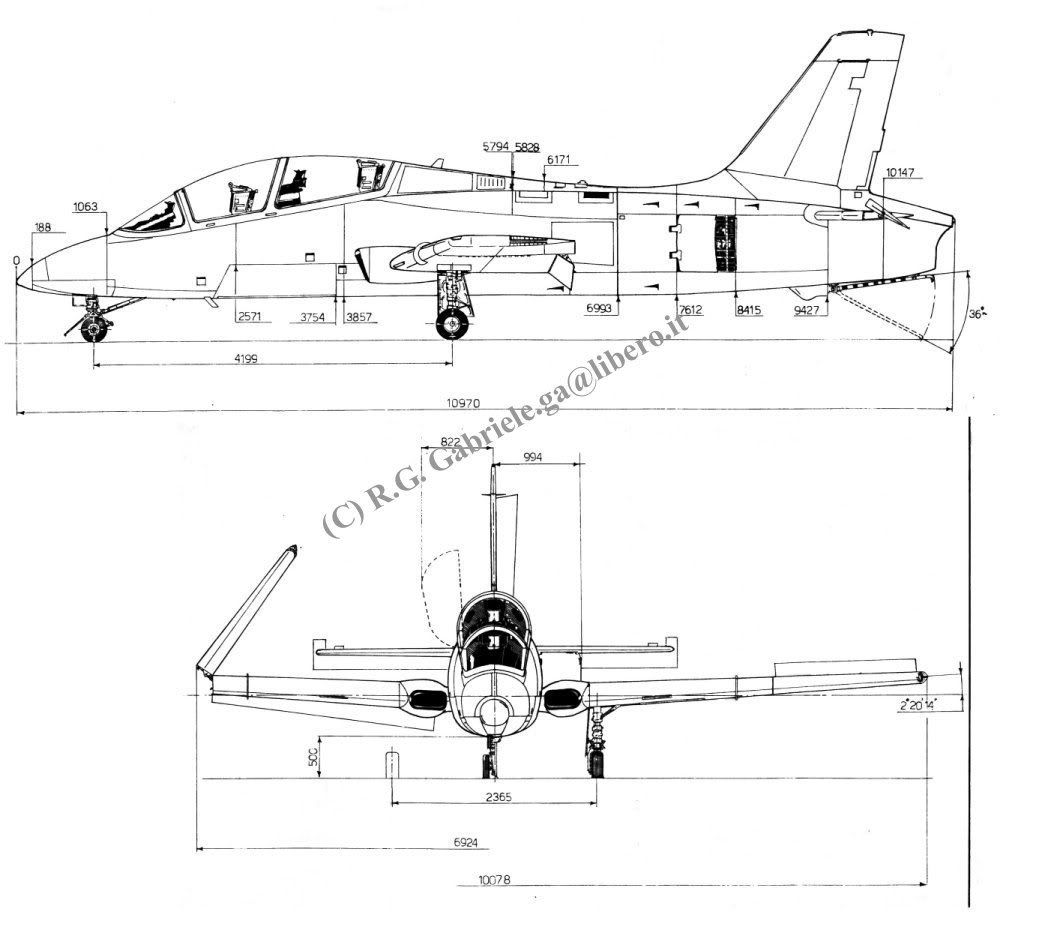

Sostanzialmente le modifiche consistevano nell'introduzione di un carrello anteriore con ruota binata e gancio per catapulta, carrello principale irrobustito, ali ripieghevoli per ridurre spazio sul ponte ed in hangar gancio d'arresto, prese d'aria di sezione aumentata per alimentare un motore Rolls-Royce Viper 632-80 da 20 kN di spinta. L'aerofreno ventrale fu soppresso a favore di due laterali, posteriormente in fusoliera. A programma già avviato, i serbatoi ai terminali alari furono soppressi ed al loro posto furono installate le rotaie per missili Sidewinder per addestramento al combattimento aereo.

Il kit di partenza è quello del 339 in 1/72 della Aeroclub. La ditta lo ha commercializzato in due tipi: uno con fusoliera in vacuform ed uno (quello utilizzato) con fusoliera in short-run. Entrambi i kit hanno dettagli di cabina e carrelli in metallo bianco. Per gli interni, dal momento che il kit fornisce solo una misera base, nemmeno scalata in altezza come nel 339 vero, per avere una cabina un po' più ricca sono ricorso al set della Pavla, opportunamente clonato (l'originale, fatto per il kit Italeri/supermodel, mi servirà per lavori futuri)

cockpit

Far accomodare il set cabina in resina nella fusoliera Aeroclub non è stata una passeggiata. Ho dovuto levigare, assottigliare e scavare per benino le semifusoliere. Fortunatamente la plastica è molto ben lavorabile.
fusoliere

I lavori sono proseguiti costruendo l'alloggiamento degli aerofreni in fusoliera, iniziando a dettagliarli un po' e costruendo gli aerofreni. Questi sono incernierati esternamente alla fusoliera originale, con la cerniera protetta da una carenatura che comincia in fusoliera e termina sull'aerofreno stesso:
aerofreno fusoliera

Aerofreno

I lavori proseguono con una pennellata agli interni... la macro della macchina fotografica tradisce molto... dal vivo sono meno indefiniti e più somiglianti al vero (anche perchè sono in 72 quindi decisamente piccoli ;-) )

Cabina

Sedili

Pannelli

In attesa di chiudere le semifusoliere, si va a modificare le ali. Dopo aver rimosso le orribili pareti antiscorrimento (anche perchè andranno spostate più verso l'interno) l'ala è stata tagliata in corrispondenza del limite dei flap. La presa d'aria è stata ampliata per offrire una sezione più ampia attraverso adeguato spessore. Infine i flap sono stati tagliati ed opportunamente stuccati e carteggiati.

Ala

presa aria 1

Sulle semiali esterne sono state preparate le rotaie per i missili AA ed una lama per le luci di formazione notturne...

semiali

Un po' di dettaglio alle semiali ed un abbozzo di meccanismo di ripiegamento dell'ala:

Piega1

Piega 2

fatto questo si prosegue con la fusoliera, che è stata chiusa, stuccata e carteggiata. Sono stati incisi i pannelli ed aggiunti un po' di dettagli come gancio d'arresto, pinne ventrali e alette antiscorrimento poste più internamente all'ala rispetto al 339 "terrestre" per evitare interferenze con l'ala ripiegata. Rispetto al disegno iniziale sono state aggiunte le striscie elettroluminescenti per il volo in formazione notturno.
Al momento sono alle prese con due dilemmi: trovare due ruote per il carrello anteriore e pensare alla livrea che la macchina avrà alla fine. Se qualcuno ha nel magazzino pezzi due ruote diametro 4,5/4,7 mm e spessore 1,4/1,6 mm, con un cerchione verosimilmente compatibile con un jet moderno mi faccia sapere...

Qualche foto...

Situazione attuale:
totale

dettaglio1 Carrelli
Dettaglio2

Gancio d'arresto
Gancio

Incisioni di pannelli
dettaglio3
dettaglio4
Dettaglio5
dettaglio6
dettaglio6

Adesso il lavoro peggiore di tutti: adattare la palpebra cruscotto Pavla ed il parabrezza Aeroclub in vacuform... :-( :-( :-( ... fatemi gli auguri...
